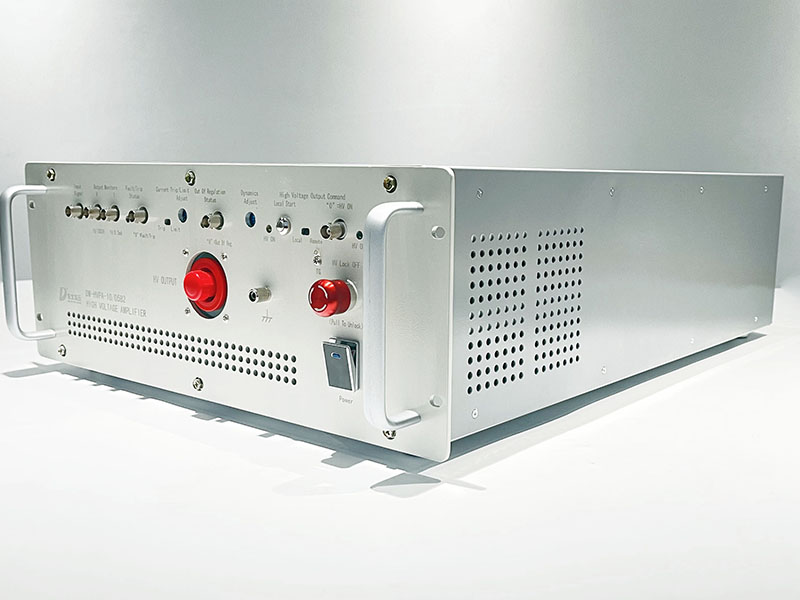

AJ5系列四象限高壓放大器，輸出電壓0～±10kVDC或AC峰值可選，最大輸出功率50W，適用于工業和科學研究等領域的高速、高壓功率同相放大器。采用全固態設計，具有高壓擺率、寬帶寬和低噪聲等特點。四象限有源輸出可在整個輸出電壓范圍內對無功負載或電阻負載實現吸收或提供電流。

產品特點

?用于驅動電容性負載的四象限輸出

?高精度閉環系統

?短路保護

?全固態設計，免維護操作

?穩定的直流輸出，適用于可編程電源

?低輸出噪聲，實現超精確輸出

典型應用

交流或直流偏置、大氣等離子體、介質阻擋放電、電活性聚合物、電泳、電子照相、電流變液、靜電偏轉、電光調制、鐵電材料表征、離子束轉向、質譜儀、材料極化和粒子加速器

主要參數

?輸出電壓范圍：0～±10kVDC或AC峰值

?輸出電流范圍：0～±5mA DC或AC峰值

?壓擺率：大于70V/us

?大信號帶寬(1%失真)：大于2kHz

?大信號帶寬(-3dB)：大于2.5kHz

?直流電壓增益：1000V/V

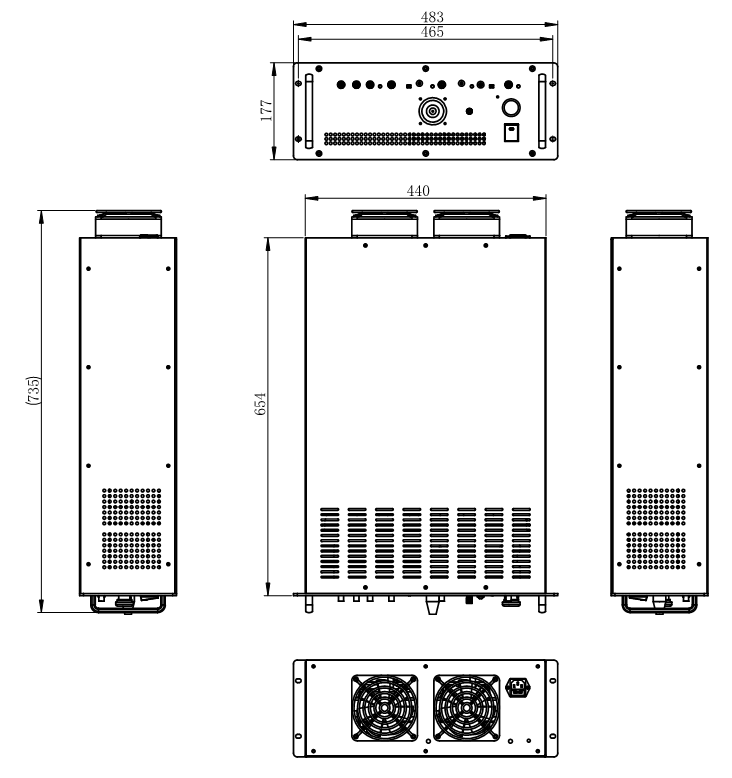

外形結構及尺寸

規格說明

供電電源		功能說明
供電電壓	工廠設置180~250V AC或104V~127V AC，頻率48~63Hz	高壓啟停: Local	獨立按鈕開關
供電電壓	工廠設置180~250V AC或104V~127V AC，頻率48~63Hz	高壓啟停: Remote	TTL高電平(或浮空)時高壓輸出關閉，TTL低電平時高壓輸出開啟
放大器參數		高壓啟停: Remote	TTL高電平(或浮空)時高壓輸出關閉，TTL低電平時高壓輸出開啟
輸出電壓范圍	0~±10kV DC或AC峰值	Dynamic Adjustment	電位器用于優化不同負載時的動態響應
輸出電流范圍	0~±5mA DC或AC峰值	Current Limit/Trip	撥動開關用于選擇輸出限流或過流觸發關閉，電位器用來設置限流或過流關閉的電流門限，0到±5mA
輸入電壓范圍	0~±10V DC或AC峰值
輸入阻抗	25kΩ
直流電壓增益	1000V/V	Out of Regulation Status	當放大器無法產生所需的高壓輸出時，如在電流限制或負載短路條件下，指示燈亮并輸出TTL低電平
直流電壓增益精度	優于0.1%(滿度值)
直流失調電壓	小于±3V
輸出噪聲	小于2Vrms	Trip Status	當輸出電流超過觸發門限、高壓電源故障或放大器頂蓋被打開而導致高壓輸出禁止時，指示燈亮并輸出TTL低電平
壓擺率	大于70V/us (典型值10%～90%)
大信號帶寬(-3dB)	DC～2.5kHz
大信號帶寬(1%失真)	DC～2kHz	Fault Status	當故障狀態超過500毫秒時，由BNC連接器提供TTL低電平
小信號帶寬(-3dB)	DC～20kHz	Fault Status	當故障狀態超過500毫秒時，由BNC連接器提供TTL低電平
穩定性		結構參數
時漂	小于50ppm/h，非累計	外形尺寸	177mm(高)×483mm(寬)×654mm(深)
溫漂	小于100ppm/℃	重量	-
電壓監測		BNC連接器	放大器輸入、電壓監測、電流監測、遠程高壓開/關、Out of Regultaion狀態、故障/觸發關閉狀態
監測比	1:1000
直流監測精度	優于0.1%(滿度值)
直流失調	小于±5mV	工作環境
輸出噪聲	小于10mV rms	溫度	0～40℃
輸出阻抗	47Ω	相對濕度	小于85%
電流監測		海拔高度	低于2000米
監測比	1V/0.5mA	配件
直流監測精度	優于1%(滿度值)	使用說明	1份
直流失調	小于±5mV	高壓輸出連接線	1根
輸出噪聲	小于100mV rms	BNC連接線	1根
輸出阻抗	47Ω	電源線	1根
