系列高壓模塊電源為一款引針式、高精度的DC/DC高壓模塊電源，具有正極性和負極性雙路輸出多種規格，額定輸出電壓從100V至2500V可選，單路最大輸出功率1W。用戶可通過外控電壓或外調多圈電位器，對正負雙路輸出可分別進行連續線性調節。電源外殼采用低電阻、高導磁率的金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 超低的溫度漂移；

? 輸出電壓連續線性可調；

? 良好的輸出過載及短路保護功能；

? 低EMI、抗干擾能力強；

? 具有啟動、停止功能；

? 響應速度快；

電源軸側圖

典型應用

應用于光譜儀、色譜儀、質譜儀、離子遷移譜、夜視儀等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

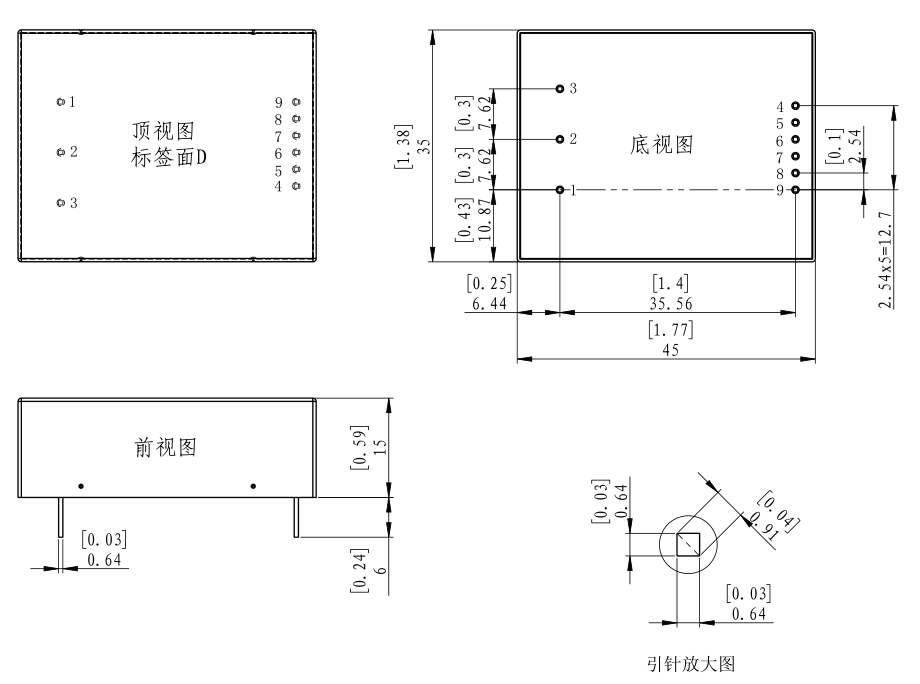

外形結構及尺寸

Q1系列（A型殼體）

規格說明

技術參數	規格指標
輸入電壓（典型）	+12VDC±10%	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	單路≤1W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.02%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.1%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.5%
時漂	≤0.05%/h (電源工作30分鐘后)
溫漂	≤0.05%/℃
基準電壓輸出	Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
電位器調節	外接（≥10KΩ）多圈電位器
外控調節	0～+5VDC或0～+10VDC
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約50g
外殼材質	鋅白銅
外形尺寸	453515mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率
DW-SA501-2C66	+12VDC ±10%	0～+500 V	2 mA	≤0.02%	≤0.1%	≤0.5%
		0～-500 V
DW-SA102-1C66		0～+1000 V	1 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1000 V
DW-SA152-0.5C66		0～+1500 V	0.5 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1500 V
DW-SA252-0.3C66		0～+2500 V	0.3 mA	≤0.02%	≤0.1%	≤0.5%
		0～-2500?V
DW-SA501-2F66	+24VDC ±2V	0～+500 V	2 mA	≤0.02%	≤0.1%	≤0.5%
		0～-500 V
DW-SA102-1F66		0～+1000 V	1 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1000 V
DW-SA152-0.5F66		0～+1500 V	0.5 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1500 V
DW-SA252-0.3F66		0～+2500?V	0.3 mA	≤0.02%	≤0.1%	≤0.5%
		0～-2500?V
